Por Alisson, PR7GA



Rádios chineses normalmente são bem chatos para programar no próprio equipamento. Menus pouco intuitivos e malabarismos para memorizar ou apagar memórias são dificuldades comuns que os usuários enfrentam, mostrando que os projetistas chineses parecem pouco se importar com a usabilidade de seus rádios.

Para resolver este problema, bem como até mudar completamente a "alma" de alguns rádios por meio da troca de firmware, precisamos de um cabo de programação para permitir que o conteúdo da memória do rádio possa ser acessada e modificada por um computador.

Embora estes cabos sejam facilmente encontráveis em sites brasileiros ou chineses, seu custo pode chegar a igualar o preço do próprio rádio, o que é absurdo. Neste artigo mostraremos como montar seu próprio cabo a custo muito baixo ou até de graça, caso consiga os itens em sucata.

Antes de prosseguir, há DOIS tipos de cabos ou interfaces de programação. Os rádios analógicos precisam de um circuito de comunicação para conectar no computador, ou seja não é de fato um "cabo", mas uma "interface de comunicação". Já rádios digitais como o Baofeng DM1701 ou o Retevis RT3S não precisam do circuito, sendo portanto literalmente apenas um cabo com conectores. Neste artigo trataremos apenas dos cabos para rádios analógicos, que são os mais comuns.

A interface sugerida aqui interface servirá para quase todos os rádios analógicos chineses que utilizam os conectores de áudio comuns (P1 e P2), tais como Baofeng UV5R, UV82, BF777S, Retevis RT85, Quansheng (todos os modelos), etc.


Materiais necessários


  1. Interface serial - USB
  2. Conector P2 (3,5 mm) e P1 (2,5 mm), ambos stereo
  3. Fios para conexão

1. Interface serial - USB



Esta interface é o coração do nosso cabo. Ela é responsável pela comunicação entre o rádio (que usa um protocolo de comunicação chamado de RS232) e o computador, que usa o padrão USB.

Estas interfaces são plaquinhas do tamanho de um pendrive que são facilmente encontráveis em sites que trabalham com prototipagem, Arduino, RaspberryPi, ESP32 e outras plataformas de desenvolvimento e também servem para interfacear essas plataformas com o computador. Abaixo alguns exemplos:



Há inúmeros fabricantes, mas é preciso prestar atenção ao chipset, que é o chip no qual a interface é baseada. Os melhores são os que utilizam chipset CH340, CP2102 ou FT232RL. No próprio anúncio essa informação fica bem exposta, então basta ir no seu site de compras preferido e buscar um desses códigos.

ATENÇÃO!!! Não compre interfaces do fabricante PROLIFIC, referência PL-2101, PL-2102, PL-2103, etc. Costumam apresentar diversos problemas com driver.


2. Conectores P2 e P1

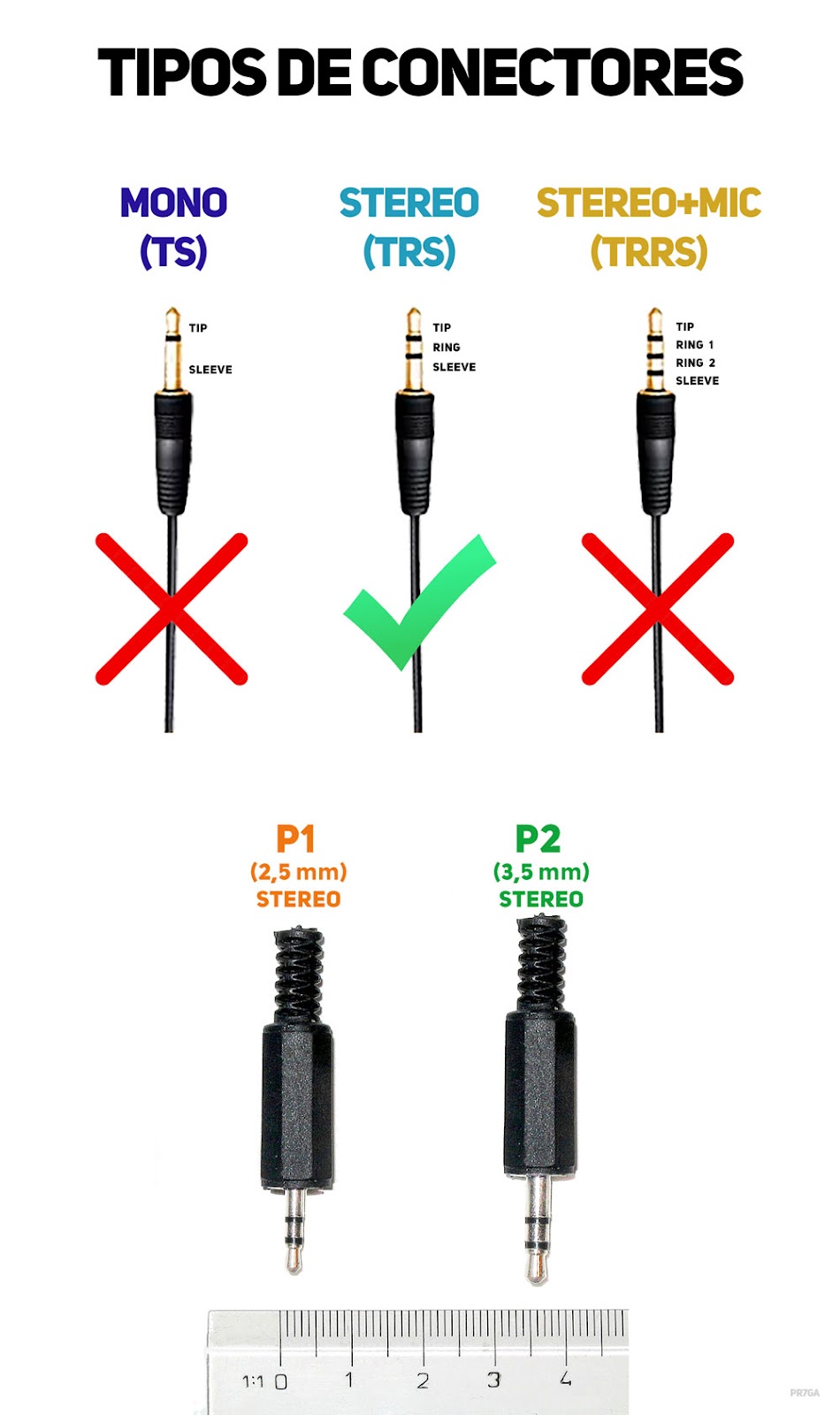

Estes conectores são bastante utilizados em fones de ouvido e são os que se conectam no rádio. Para este projeto, iremos utilizar os conectores P1 e P2, ambos do modelo STEREO. Você pode ver como eles são na imagem abaixo:



3. Fios para conexão


Você pode usar quaisquer tipos de fios: paralelos, blindados, etc. Inclusive os próprios cabos aproveitados de fones de ouvido velhos, de onde pode aproveitar o conector P2 STEREO.



MONTAGEM



Mãos à massa. Em primeiro lugar, identifique na sua interface os pinos referentes a GND, TXD e RXD. Veja exemplos abaixo:

Após identificar os pinos, agora é só utilizar fios, tais como os chamados "fios de jumper" utilizados em Arduino, para ligar a interface aos conectores, como mostra o esquema abaixo:



INSTALAÇÃO DOS DRIVERS


Após fazer as conexões, é hora de instalar os drivers. Baixe-os neste link:

https://drive.google.com/drive/folders/1lIANlUJOsTfFwp66NGzIqJhGvgZ3a8pG?usp=sharing

Obviamente, baixe apenas os drivers correspondentes ao CHPSET da interface que você adquiriu, seja CH340 ou CP2102. Disponibilizamos dois drivers de cada, em versões diferentes, para você testar caso haja algum problema. Faça o download, descompacte em alguma pasta do seu computador e execute o programa de instalação contido no arquivo.

Em seguida, conecte a interface ao seu computador e aguarde que o Windows faça a instalação dos drivers. Para saber se tudo deu certo, acesse o Gerenciador de Dispositivos do Windows e verifique se a interface aparece dentro de "Portas (COM e LPT)", conforme a imagem abaixo:


Como exemplo mostramos como apareceria a interface baseada no chipset CH340.

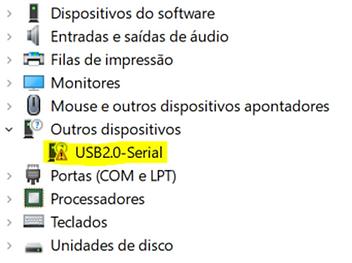

Porém, caso não consiga encontrar a interface, procure em "Outros dispositivos" se há algo como a imagem abaixo mostra:


Fonte: https://www.crescerengenharia.com/post/como-instalar-driver-ch340

Se estiver assim, você instalou o driver errado e o Windows não reconheceu a interface. Repita o processo, mas instalando o driver correto.



CONCLUSÃO



Após instalar os drivers, basta conectar o rádio e programá-lo utilizando o software CHIRP ou outro qualquer.
